Лазерлік жер сынып оқушылары

Жерді тегістеу артықшылықтары

Жерді ұсақтағаннан кейінЛазерлік жер сынып оқушылары, топырақтың өндірістік шарттары жетілдіріліп, жан-жақты әсер етуде. Ол ауылшаруашылық өнімдерінің өнімділігін арттырады, суды үнемдей алады және өндірісті ұлғайта алады, арамшөптер мен зиянкестерді бақылауға, химиялық тыңайтқыштарды азайтуға, қоршаған ортаның ластануын азайтуға көмектеседі.

Принцип және негізгі компоненттер

Лазерлік эмитенттерЛазерлік жер сынып оқушыларыАйналмалы сәулені шығарады, бұл жерді тегістеу үшін сілтеме жазықтығында қызмет ететін жұмыс аймағында жарық ұшағын қалыптастырады. Бұл жарық ұшағы тегіс немесе көлбеу болуы мүмкін. Лазер қабылдағышы тиегіштің телескопиялық шыбығына орнатылған. Ресивер лазер сигналын анықтаған кезде, ол басқару қорабына сигналдарды үнемі жібереді. Сигнал алғаннан кейін, басқару терезесі түзетулер енгізеді және түзетілген сигналды гидравликалық клапанды басқару үшін қолданады және гидравликалық майдың ағын бағыты мен ағынын цилиндрге ауыстырады және қырғыштың биіктігін автоматты түрде басқарады.

Негізгі компоненттер

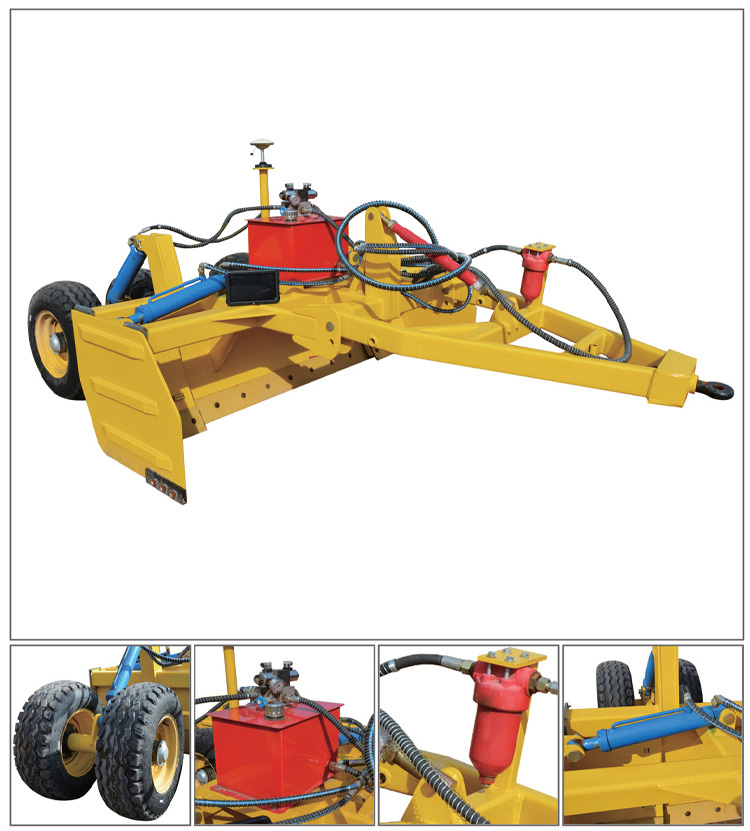

ТаЛазерлік жер сынып оқушыларыЭмитент, қабылдағыш, басқару қорабын, гидравликалық механизмді және тиегішті қосыңыз.

(1) Эмитент: Бұл эмитент штативке бекітілген. Лазер эмитенті лазерлік анықтамалық жазықтықты 300-600 R / мин, ал 300-450 м жылдамдықпен жылдамдықпен жылдамдықпен шығарады. Механикалық бөлік әмбебап бірлескен жүйеге орнатылған, сондықтан жарық ұшағын көлбеуге қарай бейім болуы мүмкін.

(2) Қабылдағыш: Ресивер жүк тиегіштің телескопиялық өзеніне бекітілген және кабель арқылы қосылған. Эмитент шығарған жарық сәулесін алғаннан кейін, ол жарық сигналын электрлік сигналға түрлендіреді және оны кабель арқылы басқару жолағына жібереді.

(3) Басқару терезесі: Басқару терезесі Борттағы лазер қабылдағыштан сигналды есептеу және талдау үшін алады және электромагниттік гидравликалық клапанға нұсқаулар жібереді.

(4) Гидравликалық бақылау клапаны: гидравликалық клапан тракторға орнатылып, трактордың гидравликалық жүйесіне қосылған. Автоматты басқару режимінде ол цилиндр поршенінің кеңеюі мен жиырылу арқылы нивелирлеу қырғышының көтерілуін және төмендеуін басқарады.
